Каква е ролята на серво системата в метален CNC струг?

В сферата на съвременното производство металните CNC стругове стоят като крайъгълен камък на прецизната обработка. Тези усъвършенствани машини революционизираха начина, по който се произвеждат метални компоненти, предлагайки несравнима точност, ефективност и повторяемост. В сърцето на всеки високопроизводителен метален струг с ЦПУ се крие ключова технология: серво системата. Като водещ доставчик на метални CNC стругове, аз съм развълнуван да се задълбоча в ролята на серво системата в тези забележителни машини.

Разбиране на основите на метален CNC струг

Преди да проучим серво системата, нека накратко да разберем какво представлява метален струг с ЦПУ. Стругът за метал с ЦПУ (компютърно цифрово управление) е машинен инструмент, който върти метален детайл около оста му, докато се прилагат режещи инструменти за оформяне на материала. Този процес може да създаде широка гама от цилиндрични части, от прости валове до сложни аерокосмически компоненти. Аспектът на CNC означава, че операциите на машината се управляват от компютърна програма, която точно диктува движението на режещите инструменти и въртенето на детайла.

Серво системата: Общ преглед

Серво системата е автоматична система за управление, която използва грешка - отчитане на отрицателна обратна връзка, за да коригира работата на даден механизъм. В CNC струг за метал серво системата се състои от три основни компонента: серво мотор, серво задвижване и устройство за обратна връзка. Серво моторът осигурява механичната мощност за преместване на различните оси на струга, като X - ос (напречно подаване) и Z - ос (надлъжно подаване). Серво задвижването отговаря за управлението на скоростта и въртящия момент на серво мотора въз основа на командите, получени от CNC контролера. Устройството за обратна връзка, обикновено енкодер, предоставя информация за действителната позиция и скорост на двигателя обратно към серво задвижването, което позволява прецизни настройки.

Роля на сервосистемата в движението на оста

Една от основните роли на серво системата в метален струг с ЦПУ е да контролира движението на осите. В струг режещите инструменти трябва да се движат точно по осите X и Z, за да създадат желаната форма на детайла. Сервосистемата позволява това прецизно движение чрез преобразуване на електрически сигнали от CNC контролера в механично движение.

Например, когато CNC програмата командва режещия инструмент да се движи на определено разстояние по оста X, серво задвижването изпраща сигнал към серво мотора. След това моторът се върти с подходяща скорост и в правилната посока, за да премести режещия инструмент в желаната позиция. Енкодерът непрекъснато следи позицията на двигателя и изпраща обратна връзка към серво задвижването. Ако има някакво отклонение от зададената позиция, серво задвижването регулира работата на двигателя, за да коригира грешката. Това управление със затворен цикъл гарантира, че режещият инструмент се движи с висока точност, обикновено в рамките на няколко микрометра.

Контрол на скоростта на шпиндела

В допълнение към движението на осите, серво системата също играе решаваща роля в контролирането на скоростта на шпиндела на металния струг с ЦПУ. Шпинделът е частта от струга, която държи и върти детайла. Различните операции на обработка изискват различни скорости на шпиндела в зависимост от фактори като материала на детайла, вида на режещия инструмент и желаното покритие на повърхността.

Серво системата позволява прецизен контрол на скоростта на шпиндела. CNC контролерът изпраща сигнал до серво задвижването, което след това регулира скоростта на серво мотора, свързан към шпиндела. Устройството за обратна връзка на двигателя на шпиндела предоставя информация за действителната скорост, а серво задвижването прави корекции в реално време, за да поддържа желаната скорост. Това е от съществено значение за постигане на постоянни и висококачествени резултати от обработката. Например, когато се обработва твърд метал, може да е необходима по-ниска скорост на шпиндела, за да се предотврати прекомерното износване на инструмента, докато по-мек материал може да позволи по-висока скорост за увеличаване на производителността.

Контрол на въртящия момент

Въртящият момент е друг важен параметър в CNC струг за метал, особено по време на тежки операции на рязане. Серво системата може да контролира изходящия въртящ момент на серво мотора, за да гарантира, че режещите инструменти имат достатъчно мощност, за да отстранят материала от детайла.

По време на дълбоко рязане или при обработка на здрав материал силата на рязане се увеличава и серво системата трябва да осигури допълнителен въртящ момент към двигателя. Серво задвижването следи натоварването на двигателя и съответно регулира тока, подаван към двигателя. Това гарантира, че моторът може да поддържа необходимата скорост и позиция, докато издържа на силите на рязане. Без подходящ контрол на въртящия момент, двигателят може да спре, което да доведе до лошо качество на обработката или дори повреда на режещите инструменти и детайла.

Подобряване на ефективността на машинната обработка

Сервосистемата значително подобрява ефективността на обработка на струг с ЦПУ метал. Като осигурява прецизен контрол на движението на оста, скоростта на шпиндела и въртящия момент, серво системата позволява по-бързи цикли на обработка. Възможността за бързо и точно преместване на режещите инструменти до желаните позиции намалява времето за нерязане между операциите.

Освен това серво системата позволява високоскоростна обработка. Със своето бързо време за реакция и точно управление, серво моторът може да ускорява и забавя бързо, позволявайки на режещите инструменти да се движат с високи скорости, без да се жертва точността. Това води до по-кратко време за обработка и повишена производителност. Например, при масово производство на малки метални части, високоскоростен сервоуправляем CNC струг може да произведе голям брой части за сравнително кратък период от време.

Подобряване на качеството на обработка

Прецизността и точността, осигурени от сервосистемата, пряко допринасят за високото качество на обработваните части. Възможността за контролиране на позицията, скоростта и въртящия момент с висока точност гарантира, че размерите на обработените части са в рамките на определените допуски.

Плавното и стабилно движение на режещите инструменти, благодарение на серво системата, също води до по-добро покритие на повърхността. Има по-малко вибрации и трептения по време на процеса на обработка, което намалява образуването на повърхностни неравности. Това е особено важно за приложения, където се изисква висококачествено покритие на повърхността, като например в космическата и автомобилната промишленост.

Нашата продуктова гама и серво система

Като доставчик на CNC струг за метал, ние предлагаме широка гама от продукти, които са оборудвани с модерни серво системи. НашитеМини струг с CNC плоско леглое предназначен за малки машинни операции. Той разполага с високопроизводителна серво система, която осигурява прецизен контрол на осите и шпиндела, което го прави идеален за производство на малки, сложни детайли с висока точност.

НашитеМалък струг за метал с ЦПУе подходящ за средно големи детайли. Серво системата в този струг осигурява бързо и точно движение на режещите инструменти, което позволява ефективна обработка на различни метални компоненти.

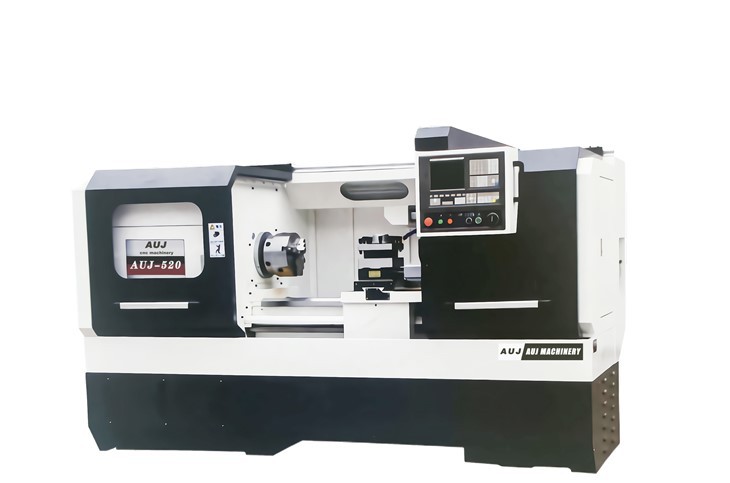

За по-големи и по-сложни задачи за обработка ние разполагаме сСтруг за метал с ЦПУ. Този струг е оборудван с мощна серво система, която може да се справи с големи натоварвания при рязане и да поддържа висока прецизност дори при продължителни операции.

Заключение и призив за действие

В заключение, серво системата е незаменима част от метален струг с ЦПУ. Той играе жизненоважна роля в контролирането на движението на оста, скоростта на шпиндела и въртящия момент, които са от съществено значение за постигане на висококачествени резултати от обработката и подобряване на ефективността.

Ако сте на пазара за метален струг с ЦПУ, ви каним да разгледате нашата продуктова гама. Нашите машини са проектирани с най-новата серво технология, за да отговорят на разнообразните нужди на съвременното производство. Независимо дали сте малък цех или голямо производствено съоръжение, ние имаме правилното решение за вас. Свържете се с нас днес, за да обсъдим вашите специфични изисквания и да започнем преговори за поръчка. Очакваме с нетърпение да работим с вас за подобряване на вашите възможности за обработка.

Референции

• Дунер, М. и Диас, А. (2019). Наръчник за обработка с ЦПУ. Индустриална преса.
• Groover, MP (2016). Основи на съвременното производство: материали, процеси и системи. Уайли.
• Wang, Q., & Li, Y. (2018). Системи за серво управление: Принципи и приложения. Спрингър.
