Какво е влиянието на осите Y върху повърхностната обработка на обработваните детайли?

Какъв е ефектът на Y осите върху повърхността на обработените части?

В сферата на прецизната машинна обработка повърхностното покритие на обработените части е критичен фактор, който може значително да повлияе на производителността, функционалността и естетиката на крайния продукт. Сред различните компоненти на CNC струг, Y - оста играе решаваща и често подценявана роля при определяне на качеството на повърхностното покритие. Като водещ доставчик на CNC стругове с оста Y, ние сме в добра позиция да се задълбочим в тънкостите на това как оста Y влияе върху повърхността на обработваните части.

Разбиране на основите на Y - оста в CNC стругове

Преди да проучите ефектите върху повърхностното покритие, важно е да разберете какво представлява оста Y в контекста на CNC струг. В типична настройка на CNC струг, оста X контролира напречното движение на плъзгача (радиално към детайла), оста Z контролира надлъжното движение на инструмента по дължината на детайла, а оста Y въвежда допълнително перпендикулярно движение. Тази допълнителна степен на свобода позволява по-сложни операции по обработка, които преди бяха трудни или невъзможни за постигане с традиционните стругове с две оси (X и Z).

Оста Y позволява обработка извън центъра, като фрезоване на плоски повърхности, прорези и профили по външния диаметър или челната повърхност на въртящ се детайл. Той също така позволява производството на асиметрични части и създаването на характеристики, които изискват прецизно позициониране в множество равнини.

Как оста Y влияе върху покритието на повърхността

1. Път на инструмента и стратегия за рязане

Оста Y разширява диапазона от траектории на инструменти, налични за обработка. При традиционните оси X - Z движението на инструмента е донякъде ограничено, което често води до по-ясна схема на рязане. Въпреки това, добавянето на Y - оста позволява по-сложни и оптимизирани траектории на инструмента. Например, когато обработвате част със сложен профил, Y - оста може да позволи на инструмента да се приближи до детайла от различни ъгли. Това може да доведе до по-ефективен процес на рязане, намаляване на броя на преминаванията на инструмента и минимизиране на шансовете за следи от инструмента върху повърхността.

Добре планираната траектория на инструмента, използваща оста Y, също може да осигури по-равномерно натоварване при рязане върху инструмента. Когато натоварването при рязане е постоянно, е по-малко вероятно инструментът да вибрира, което е основна причина за лошо покритие на повърхността. Вибрациите могат да създадат следи от бъркотене по повърхността на обработваната част, правейки я грапава и неравна. Като използваме оста Y за оптимизиране на траекторията на инструмента, можем да намалим тези вибрации и да постигнем по-гладка повърхност.

2. Прецизност и точност

Оста Y подобрява прецизността и точността на машинните операции. Позволява по-прецизно позициониране на режещия инструмент в перпендикулярна посока. Това е особено важно при обработка на части с тесни допуски и изисквания за високо качество на повърхността. Например в космическата индустрия, където компонентите трябва да имат изключително гладки повърхности и точни размери, Y - оста може да помогне за постигане на необходимото ниво на точност.

Когато Y - оста е правилно калибрирана и контролирана, тя може да гарантира, че инструментът реже на точното място и дълбочина, посочени в програмата за обработка. Всяко отклонение в движението на оста Y може да доведе до неточности в размерите и лошо покритие на повърхността. НашитеCNC струг с голямо наклонено леглое оборудван с високо прецизни системи за управление на оста Y, които осигуряват точна и повторяема обработка, което води до отлични повърхностни покрития на обработените части.

3. Намалени второстепенни операции

Възможностите на Y - оста могат да намалят необходимостта от вторични операции за подобряване на покритието на повърхността. При традиционните процеси на обработка, след първоначалната операция на струговане по осите X - Z, може да са необходими допълнителни операции като шлайфане или полиране, за да се постигне желаното качество на повърхността. Въпреки това, с Y - оста, по-сложните елементи могат да бъдат обработени директно, намалявайки необходимостта от последваща обработка.

Например, ако дадена част изисква плоска повърхност да бъде обработена върху нейното цилиндрично тяло, оста Y може да се използва за прецизно фрезоване на плоската повърхност по време на операцията на струговане. Това не само спестява време, но и намалява риска от въвеждане на допълнителни повърхностни дефекти по време на вторичните операции. НашитеCNC струг с наклонено легло с висока точносте проектиран да се възползва напълно от възможностите на оста Y, позволявайки едноетапна обработка на сложни части с висококачествено покритие на повърхността.

Фактори, влияещи върху производителността на оста Y

1. Механичен дизайн и конструкция

Механичният дизайн на Y - оста в CNC струг има значително влияние върху неговата производителност и, следователно, върху повърхността на обработваните части. Твърдата и стабилна структура на оста Y е от съществено значение за минимизиране на вибрациите и осигуряване на точно движение. Дизайнът трябва също така да позволява плавно и прецизно линейно движение, което може да се постигне чрез използването на висококачествени линейни водачи, сферични винтове и лагери.

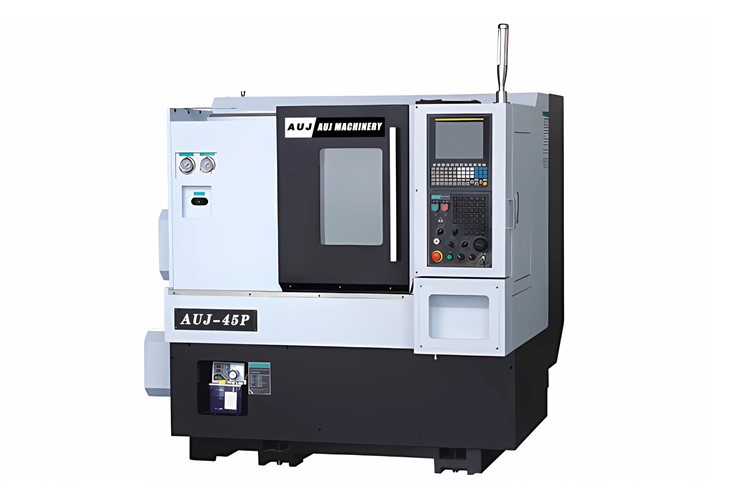

НашитеХоризонтален прецизен CNC струг с наклонено леглоразполага със здрав механичен дизайн на оста Y. Конструкцията на наклоненото легло осигурява отлична здравина, а усъвършенстваните линейни направляващи осигуряват плавно и точно движение на оста Y. Това води до подобрено качество на повърхността на обработените части.

2. Система за управление

Системата за управление на Y - оста е друг критичен фактор. Система за контрол с висока производителност може точно да изпълни програмата за обработка и да контролира движението на оста Y. Той трябва да може да обработва сложни траектории на инструмента и да координира безпроблемно движението на оста Y с осите X и Z.

Съвременните системи за управление използват усъвършенствани алгоритми за оптимизиране на движението по оста Y, като вземат предвид фактори като скорост на рязане, скорост на подаване и геометрия на инструмента. Тези алгоритми могат да коригират движението на оста Y в реално време, за да компенсират всякакви вариации в процеса на обработка, осигурявайки последователно и висококачествено покритие на повърхността.

3. Инструментална екипировка

Изборът на режещи инструменти също играе роля в това как оста Y влияе върху повърхността. Различните режещи инструменти имат различни характеристики на рязане и изборът на подходящия инструмент за конкретна обработка по ос Y е от решаващо значение. Например, когато използвате оста Y за операции на фрезоване, типът на челната фреза, нейната геометрия и материалът, от който е направена, могат да повлияят на покритието на повърхността.

Остър и добре поддържан режещ инструмент ще осигури по-добра повърхностна обработка от тъп или износен инструмент. В допълнение, покритието на инструмента може също да подобри производителността на рязане и покритието на повърхността. Например, инструмент с TiN покритие може да намали триенето и генерирането на топлина по време на рязане, което води до по-гладка повърхност на обработваната част.

Казуси от практиката

За да илюстрираме въздействието на Y - оста върху повърхността, нека разгледаме няколко казуса.

Казус 1: Производство на автомобилни компоненти

В автомобилната индустрия производител произвежда сложен компонент на двигател със серия от нецентрални отвори и процепи. При използване на традиционен двуосен струг с ЦПУ повърхността на обработените отвори и слотове не отговаряше на изискваните стандарти и имаше видими следи от инструмента. След преминаване към нашия CNC струг с оста Y, производителят успя да оптимизира пътя на инструмента с помощта на оста Y. Резултатът беше значително подобрение на повърхностното покритие, като следите от инструмента бяха елиминирани и грапавостта на повърхността беше намалена с повече от 50%. Това не само подобри качеството на компонента, но също така намали необходимостта от операции за последваща обработка, спестявайки време и разходи.

Казус 2: Производство на медицински изделия

Производител на медицински изделия трябваше да обработи малка, високопрецизна част със сложен профил. Частта изискваше много гладка повърхност, за да се гарантира правилната й функционалност. Чрез използването на оста Y на нашия CNC струг, производителят успя да обработи детайла в една настройка с висока точност. Оста Y позволява прецизно позициониране на режещия инструмент, което води до повърхностно покритие, което отговаря на строгите стандарти на медицинската индустрия. Способността да се постигне такова висококачествено покритие на повърхността директно по време на процеса на обработка намали времето за производство и подобри цялостната ефективност на производствения процес.

Заключение

В заключение, Y - оста в CNC струг има дълбок ефект върху повърхността на обработваните части. Той позволява по-сложни траектории на инструмента, подобрява прецизността и точността и намалява необходимостта от вторични операции. Въпреки това, за да се реализират напълно предимствата на Y - оста, фактори като механичен дизайн, система за управление и инструментална екипировка трябва да бъдат внимателно обмислени.

Като водещ доставчик на CNC стругове с ос Y, ние се ангажираме да предоставяме на нашите клиенти висококачествени машини, които могат да осигурят отлично покритие на повърхността на обработени части. Нашата гама от CNC стругове, включителноCNC струг с голямо наклонено легло,CNC струг с наклонено легло с висока точност, иХоризонтален прецизен CNC струг с наклонено легло, са проектирани да се възползват напълно от възможностите на оста Y и да отговорят на разнообразните нужди на нашите клиенти.

Ако искате да подобрите повърхностното покритие на вашите машинно обработени части и да подобрите възможностите си за обработка, ви каним да се свържете с нас за повече информация и да обсъдим вашите специфични изисквания. Нашият екип от експерти е готов да ви помогне да намерите правилното решение за струг с CNC Y - ос за вашия бизнес.

Референции

• Смит, JD (2018). Прецизна обработка: принципи и приложения. Издател XYZ.
• Браун, AB (2019). Усъвършенствани техники за CNC обработка. Издателство АБВ.
• Джонсън, CE (2020). Повърхностно покритие при машинна обработка: фактори и подобрения. Издател DEF.
